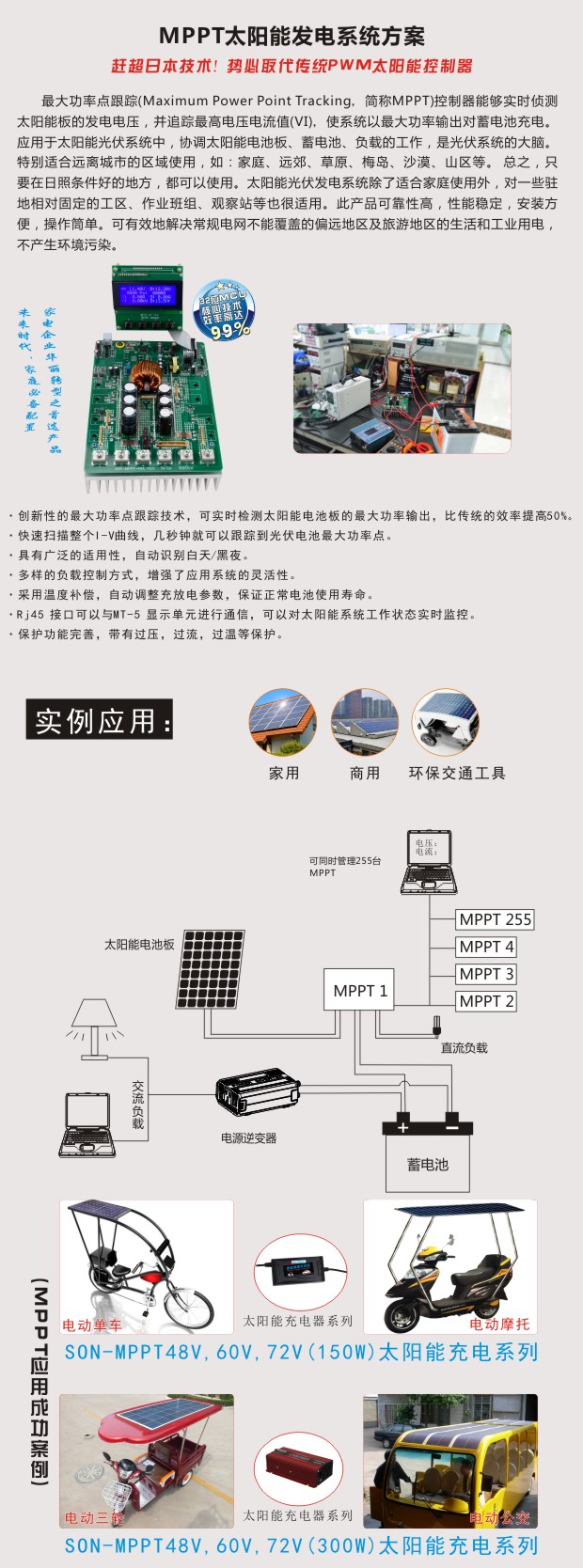

MPPT太陽能發電系統方案

一、MPPT特點

1、雙波峰或多波峰追蹤技術，當電池板有陰影遮擋或是部分電池板有損壞時，將出現多個波峰，控制器仍能準確追蹤到最大點功率。
2、內建最大功率追蹤算法，能顯著提高光伏系統的能量利用效率，比傳統PWM充電效率高15%-20%左右。
3、多種追蹤算法相結合，能在1秒之內準確追蹤到最佳工作點，MPPT追蹤效率最高可達99.9%。
4、使用先進的數字電源技術，電路能量轉換效率高達98%。
5、四段式充電方式：MPPT-恒流充電-恒壓充電-浮充充電。
6、具有限流充電模式，當電池板功率過大，充電電流大于額定電流時，控制器自動降低充電效率，使其工作在額定充電電流。
7、具有故障代碼指示，方便用戶確定系統故障。
8、多樣的負載調控方式，能自動識別白天和黑夜，增強了系統的靈活性。
9、具有溫度補償功能，自動調整充放電參數，提高蓄電池使用壽命。
10、控制器具有過充、過放、過載、短路、反接、超溫等自動保護功能。

二、多重保護功能

1.輸入限功率保護
當電池板功率大于額定功率時，控制器將限制電池板功率在額定功率范圍內，防止電流過大損壞控制器，控制器進入限流充電。
2.蓄電池反接保護
蓄電池反接后系統不工作，不會燒壞控制器。
3.光伏輸入端電壓過高
光伏陣列輸入端電壓過高，控制器會自動切斷光伏輸入。
4.光伏輸入端短路保護
光伏陣列輸入端短路，當短路狀況清除后，充電會自動繼續。
5.負載過載保護
當負載電流超過額定電流1.25倍并持續10秒后，負載停止輸出,或者是超過1.5倍5秒后，負載停止輸出。
6.負載短路保護
負載短路后，控制器停止輸出，不會損壞控制器；
7.電池板反接保護
電池板反接后不損壞系統
8.夜間防反充保護
晚上防止蓄電池通過電池板放電
9.防雷保護
10.超溫保護
當控制器內部溫度過高，控制器會減小充電功率或停止充電。
